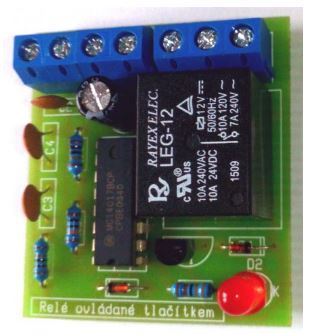

Stavebnice relé ovládané tlačítkem.
Napájení: 12V
Odebíraný proud: max. 40mA
Plošný spoj: 4,6x4,2 cm
Už z názvu je patrné k čemu je stavebnice určená.
Relé je výkonový elektromechanický spínací prvek, který může nahrazovat klasický mechanický spínač – přepínač.
Ovládací tlačítko je galvanicky odděleno od kontaktů relé.
Výhoda tohoto zapojení je, že plošný spoj s relém může být umístěni například v rozvaděči a ovládací tlačítko někde na ovládacím panelu.
LED dioda indikuje stav, že je relé sepnuto.
Relé použité v této stavebnici má jeden přepínací kontakt.
Všechny vodiče se připojují pomoci šroubovacích svorek.
Ovládací tlačítko je ošetřeno proti zákmitům a je připojeno mimo plošný spoj vodiči do svorky.
Relé vždy zůstane rozpojené při každém přivedení napájecího napětí.
