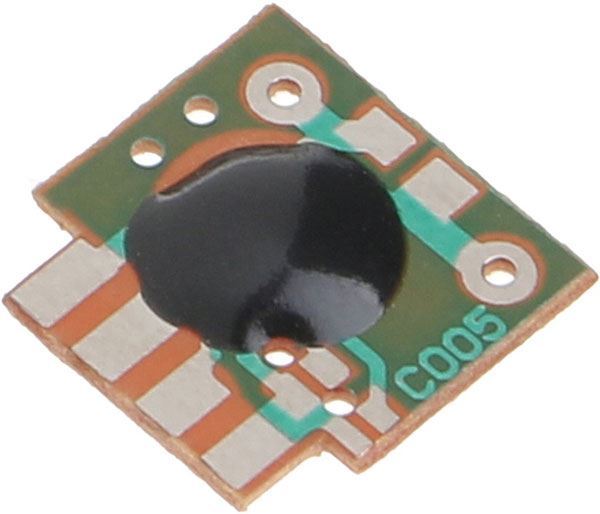

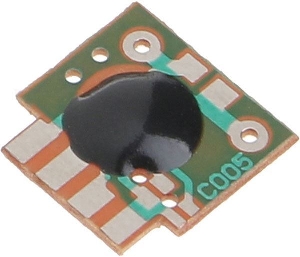

Časový spínač 2sec-2hod, miniaturní modul
Univerzální miniaturní modul časového spínače pro všestranné použití.

Funkce:
Po stisku vypínače nebo tlačítka SW1 se sestupnou hranou impulsu spustí časovač, který udržuje výstup OUT v aktivním stavu (nízká úroveň=LED svítí).
Po uplynutí nastavené doby se časový spínač vrátí do výchozí polohy a výstup OUT je neaktivní.
Po dobu sepnutí je další spouštěcí signál neaktivní, tzn. neresetuje se odpočítávání času.
Propojkami P1 a P2 lze nastavené časy prodloužit 8×(P1) nebo 64×(P2).
Výsledná doba sepnutí se tedy může prodloužit až na několik dní.

Specifikace:
Napájecí napětí:2–5V
rozsah času sepnutí: 2sec-2hod v základním zapojení

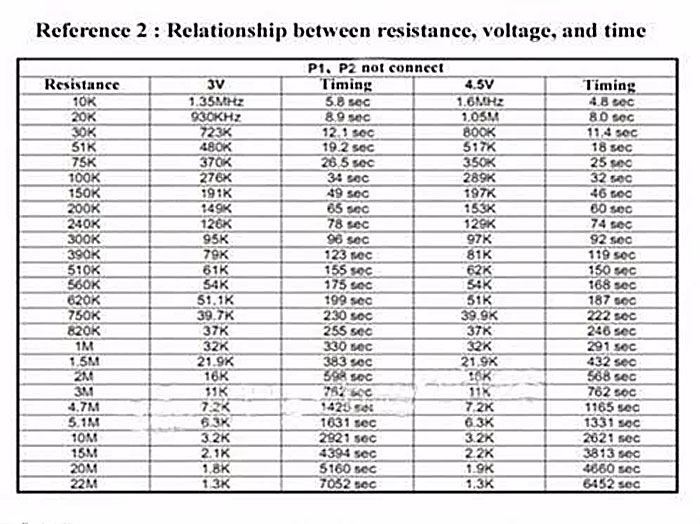

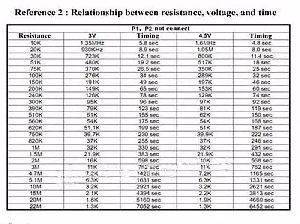

změna času sepnutí změnou odporu R3-viz tabulka
Klidový odběr: <1uA
Odběr modulu v aktivním stavu: <120uA
Zatížitelnost výstupu: odporová zátěž 30mA
rozměry: 12x12mm
